Vad är skillnaden mellan ACP-ark och ACP-panel?

När de specificerar panelsystem för beklädnad, skyltning eller inredning, stöter arkitekter och upphochlingsteam regelbundet på villkoren ACP-ark and ACP panel . Även om båda förkortningarna delar samma bokstäver, har de betydelsefullt olika implikationer för produktformat, produktionsmetod och tillämpningsomfång. Att förstå denna distinktion är viktigt innan du väljer en Multifunktionell A2 B1 PE-aluminiumkompositpanel (ACP) produktionslinje , eftersom den linje du väljer måste matcha den produktkategori du tänker tillverka i stor skala. Den här artikeln förtydligar terminologin, förklarar de tekniska specifikationerna som skiljer de två produktformerna åt och visar hur modern produktionsutrustning - inklusive brandsäkra linjer av A2-kvalitet och B1-kvalitet - adresserar båda marknaderna samtidigt.

Definiera ACP-ark vs ACP-panelen: The Core Distinction

Inom byggmaterialindustrin, ACP-ark hänvisar till det råa, obearbetade kompositmaterialet när det kommer från produktionslinjen - en kontinuerlig rulle eller platt skuren platta som består av två aluminiumskal bundna till ett kärnmaterial (PE, FR mineral eller A2 obrännbar fyllning). Arket är basmaterialet. An ACP panel , däremot, är en tillverkad enhet som har kapats, dirigerats, vikts och försetts med retur- eller ramsystem så att den kan installeras direkt på en byggnads fasad eller interiört underlag. I praktiskt upphandlingsspråk anger köpare som köper för nedströmstillverkning vanligtvis "ACP-plåt", medan de som köper för installationsfärdiga gardinväggar anger "ACP-panel".

Klassificeringen av kärnmaterialet är den enskilt mest följdriktiga specifikationen i båda produktformerna. Standardplåtar med PE-kärn har en brännbarhetsklassificering av klass C eller D enligt EN 13501-1; Brandsäker ACP av klass B1 uppnår klass B eller bättre (begränsad brännbarhet); och A2-klass obrännbart ACP når klass A2, vilket innebär att materialet bidrar med försumbart bränsle vid en brand. Regulatoriska krav på de flesta marknader i Europa, Mellanöstern och Asien kräver nu A2- eller B1-klassificering för extern beklädnad över vissa byggnadshöjder, vilket har drivit på betydande investeringar i dedikerade brandsäkra ACP-produktionslinjer.

Hur ACP-produktionslinjer genererar båda produktformerna

A Multifunktionell A2 B1 PE-aluminiumkompositpanel (ACP) produktionslinje är uppströmsutrustningen som skapar basarket. Den kombinerar avrullare av aluminiumhud, förbehandlingsstationer, en kärnextruder (för PE eller mineralfyllda föreningar), en laminerings-/presssektion, en kyltransportör och ett precisionsskärning och längdskärningssystem. I A2-konfigurationer ersätts eller kompletteras extrudern med en roll-bonding-station för färdigtillverkade obrännbara mineralkärnor, eftersom oorganiska fyllnadsmaterial inte kan smältbearbetas på samma sätt som termoplastisk PE.

Ordet "multifunktionell" i utrustningens namn indikerar att en enda linje kan växla mellan PE, B1 och A2 kärnmaterial genom att justera kärnmatningsenheten och lamineringstemperaturparametrarna, snarare än att kräva helt separata maskiner för varje produktkvalitet. Denna flexibilitet är kommersiellt betydelsefull: tillverkare kan betjäna olika reglerade marknader - från standard PE för skyltning till A2 för fasadbeklädnad i höghus - utan att duplicera kapitalinvesteringar.

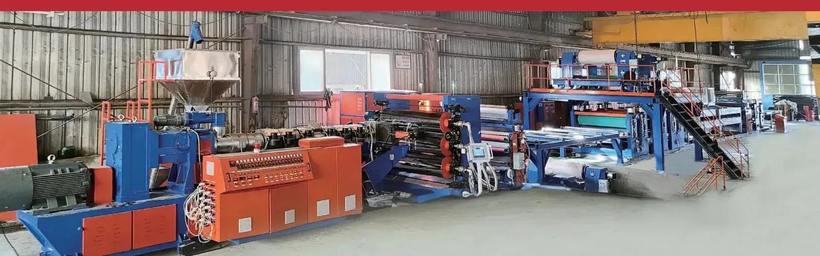

Multifunktionell A2 B1 PE aluminiumkompositpanelproduktionslinje tillverkad av Zhangjiagang Hongyang Machinery Equipment Co., Ltd.

Linjen som visas ovan integrerar extruder/lamineringssektionen (vänster), precisionsvalspress- och limningssektionen (mitten) och trimnings- och uttagstransportören (höger). Det kompakta arrangemanget minimerar materialhanteringen mellan stationer, vilket direkt förbättrar bindningskonsistensen och minskar risken för interlaminär delaminering - en kritisk kvalitetsparameter för både B1- och A2-klassade produkter avsedda för höghusfasadapplikationer.

3D kommenterat diagram: ACP-arklagerstruktur

Det isometriska diagrammet nedan illustrerar den interna skiktstapeln av en standardaluminiumkompositplåt som produceras av en multifunktionell ACP-produktionslinje. Att förstå detta tvärsnitt är grundläggande för att förstå varför brandklassificeringen skiljer sig så mycket mellan PE-, B1- och A2-klasserna.

Det isometriska tvärsnittet ovan avslöjar den tredelade strukturen som är gemensam för alla ACP-produkter: en ytbeläggning på ovansidan (typiskt PVDF- eller PE-färg), två tunna aluminiumskal och det centrala kärnmaterialet. Kärnan är den primära skillnaden mellan kvaliteter: standard-PE-kärnor är lätta och flexibla men brännbara, B1-mineralfyllda kärnor innehåller brandhämmande tillsatser som bromsar antändningen, och oorganiska A2-kärnor - som till stor del består av mineralhydroxider eller kalciumsilikat - släpper ingen betydande brännbar gas när de utsätts för låga. Den totala tjockleken på 3 till 6 millimeter som visas är standard för fasadprodukter, med tjockare plåtar som vanligtvis är reserverade för strukturella eller slagkraftiga applikationer. Beläggningsskiktet, även om det bara är några mikrometer tjockt, bestämmer både färgens hållbarhet (PVDF-beläggningar garanterar vanligtvis 10 års kritbeständighet) och det initiala brännbarhetsbidraget på panelytan. Att känna igen denna skiktade struktur hjälper inköpsteam att ställa de rätta frågorna om hudmått, kärnsammansättning och beläggningsspecifikationer när de köper från en ACP-produktionslinjetillverkare.

Global marknadsefterfrågan: A2 och B1 Brandsäker ACP-tillväxt

Efter stora fasadbrandincidenter i flera länder under 2010-talet har tillsynsmyndigheter över hela världen successivt skärpt kraven på beklädnadsbrännbarhet. Storbritanniens Building Safety Act 2022 kräver beklädnad av A2-klass för alla nya bostadshus över 11 meter. Liknande regler gäller nu i Tyskland (MBO Musterbauordnung, klass A2 över 7 våningar), Förenade Arabemiraten (Dubai Civil Defense Circular nr. 7/2013) och Australien (NCC 2022, klausul C2D8). Dessa regelskiften har i grunden förändrat produktionsekonomin i AVS:s produktionsekonomi: efterfrågan på A2- och B1-linjer har ökat avsevärt medan standard PE-kapacitet står inför ökande restriktioner i höghussegment.

Det horisontella stapeldiagrammet ovan återspeglar den uppskattade globala AVS-marknadens sammansättning efter brandmotståndsgrad från 2024. B1 brandhämmande kvalitet har den största andelen med cirka 34 % , driven av en stark användning i Mellanöstern, Sydostasien och Östeuropa där byggnormerna har uppdaterats men fullständiga A2-mandat ännu inte är universella. A2-klass ACP har stigit till ungefär 28 % andel – en dramatisk ökning från under 10 % före 2017 – eftersom de brittiska, tyska och skandinaviska marknaderna tvingade fram obrännbarhetskrav. Standard PE-core ACP behåller en andel på 26 %, till stor del koncentrerad till skyltning, interiörapplikationer och marknader där fasadhöjdsbestämmelser ännu inte kräver högre kvaliteter. Bikakeprodukter av aluminium och specialkompositprodukter står för de återstående 12 %, och tjänar förstklassiga fasad- och rymdapplikationer. Denna förändring i efterfrågedistribution är den främsta anledningen till att moderna ACP-utrustningstillverkare har utvecklat multifunktionella linjer som kan växla mellan PE, B1 och A2 produktionslägen inom en enda plattform.

Tekniska specifikationer: Vad en multifunktionell ACP-linje måste leverera

En produktionslinje som säger sig kunna hantera A2-, B1- och PE-kvaliteter samtidigt måste uppfylla flera krävande tekniska krav. Vidhäftningsstyrkan mellan aluminiumhölje och kärna måste konsekvent överstiga 120 N/25 mm (avdragningshållfasthet enligt GB/T 17748 eller EN 1396) oavsett kärntyp. Linjehastighet för PE-kvaliteter löper vanligtvis 8--15 m/min; A2 roll-bonding kan gå långsammare vid 4--8 m/min på grund av de högre lamineringstrycken som krävs för att uppnå adekvat vidhäftning till oorganiska kärnor. Breddkapaciteten sträcker sig vanligtvis från 1 220 mm till 1 600 mm för att tillgodose internationella plåtstandarder.

Styrning av kärntjockleken är en annan kritisk parameter: variationer som överstiger -0,1 mm över bredden på ett ark av A2-kvalitet ger synliga ytvågor efter installation, särskilt på panelsystem i storformat. Detta kräver både precisionsavståndssensorer och återkopplingskontroll i realtid av lamineringspressen. Temperaturlikformighet över lamineringsnypets bredd måste hållas inom -3 grader Celsius för PVDF-belagda skinn, eftersom temperaturgradienter orsakar differentiell termisk expansion som resulterar i båge eller vridning.

Kolumndiagrammet ovan jämför de typiska driftshastighetsområdena för PE, B1 och A2 produktionslägen på en multifunktionell ACP-linje. Standard PE-produktion uppnår de högsta hastigheterna (8--15 m/min) eftersom termoplastisk extrudering och limning är en väl optimerad kontinuerlig process som tolererar snabbare genomströmning. B1 brandhämmande kvaliteter körs med 6--12 m/min, eftersom den högre viskositeten hos mineralfyllda PE-föreningar kräver ytterligare uppehållstid i lamineringsnypet för att säkerställa full limbildning. A2 icke-brännbara kvaliteter kräver de lägsta hastigheterna (4--8 m/min) eftersom valsbindning av styva oorganiska kärnplattor till aluminiumskal kräver långvarigt högt kontakttryck och noggrann temperaturhantering för att förhindra delaminering vid limgränssnittet. Utrustningsleverantörer som hävdar enhetlig hastighet över alla tre kvaliteter bör tillfrågas om dokumenterade testresultat för bindningsstyrka vid nominell hastighet, eftersom genomströmning och kvalitet är direkt kopplade till lamineringsteknik. En multifunktionell linje som verkligen hanterar alla tre kvaliteter är en betydande ingenjörsprestation, inte en enkel parameterändring.

Radarjämförelse: PE vs B1 vs A2 Grade Performance Attributes

Att välja rätt ACP-klass innebär att balansera flera prestandadimensioner samtidigt. Radardiagrammet nedan jämför PE-, B1- och A2-klasser över sex nyckelattribut: brandsäkerhet, vikteffektivitet, planhet, lätthet vid bearbetning, kostnadskonkurrenskraft och intervall för regelefterlevnad. Ingen enstaka kvalitet får högst poäng över alla axlar, vilket är anledningen till att tillverkare som kan producera alla tre sorterna med en linje har en strukturell konkurrensfördel.

Radardiagrammet illustrerar tydligt att PE-core ACP får högst poäng på vikteffektivitet, lätthet vid bearbetning och kostnadskonkurrenskraft - vilket förklarar dess fortsatta dominans inom interiör, skyltning och låghusapplikationer där brandföreskrifter tillåter det. A2-klass ACP leder avgörande när det gäller brandsäkerhet och regelefterlevnad , vilket gör den till den föredragna specifikationen för alla projekt som styrs av stränga icke-brännbarhetskoder. Produkter av B1-kvalitet upptar mittfältet över de flesta axlar, och erbjuder en balans mellan förbättrad brandprestanda jämfört med standard PE med bättre bearbetningsbarhet och lägre kostnad jämfört med A2. Platthetspoängen ligger tätt mellan B1 och A2, vilket återspeglar de precisionslamineringskrav som båda kvaliteterna ställer. Skillnaden i bearbetningslätthet mellan PE (95 %) och A2 (50 %) förklarar varför multifunktionella produktionslinjer kräver mer sofistikerade kontroller när man växlar till A2-läge: långsammare hastigheter, högre lamineringstryck och snävare temperaturtoleranser kräver mer avancerad automatisering och sensorintegration än en linje med endast PE skulle kräva.

Produktionslinje Teknologitrend: Antagande av intelligenta kontroller

Den mest betydande förändringen inom ACP-produktionslinjetekniken under det senaste decenniet har varit integrationen av digital övervakning och intelligenta styrsystem. Tidiga ACP-linjer förlitade sig på PLC-kontroll med fasta parametrar; moderna multifunktionella linjer inkluderar tjockleksmätning i realtid (med laser- eller beta-ray-sensorer), spänningskontroll över stationer för upprullning av aluminiumskinn, temperaturreglering med sluten slinga av lamineringsvalsar och automatiska kvalitetsavvisningsportar. Dessa funktioner är inte kosmetiska uppgraderingar - de påverkar direkt konsistensen av A2-kvalitetsbindning, vilket är mycket mindre förlåtande för parameterdrift än PE-produktion.

Linjediagrammet spårar den snabba användningen av intelligenta styrsystem i nya ACP-linjeinstallationer från 2015 till 2025. Endast 10 % av de nya linjer som installerades 2015 innehöll sluten digital processövervakning ; år 2023 hade den siffran stigit till 72 %, med den uppskattade penetrationen 2025 som nådde 85 %. Denna acceleration drevs av tre konvergerande krafter: de ökade kvalitetskraven för produktion av A2-kvalitet, skärpningen av internationella standarder för planhet och delaminering (som GB/T 17748 revisionscykler) och de fallande kostnaderna för industriell avkänning och PLC-hårdvara. Tillverkare som investerar i multifunktionella linjer idag specificerar nästan universellt servospänningskontroll, lasertjockleksmätare och receptbaserade HMI-system som lagrar gradspecifika parameteruppsättningar, vilket möjliggör snabba och repeterbara växlingar mellan PE, B1 och A2 produktionslägen. Linjer som fortfarande förlitar sig på manuell parameterjustering har en växande kvalitetsnackdel när de producerar A2-kvaliteter.

Zhangjiagang Hongyang Machinery Equipment Co., Ltd.: Core Capabilities

Zhangjiagang Hongyang Machinery Equipment Co., Ltd. är ett nationellt företag specialiserat på FoU och tillverkning av intelligent utrustning för metallkompositmaterial, som tillhandahåller systematiska lösningar för den globala byggmaterialindustrin. Som en utarbetande enhet för standarden för icke-brännbara metallkompositpaneler för arkitektonisk dekoration och en stående rådsmedlem i Metal Branch of China Building Materials Federation, har företaget en erkänd position inom ekosystemet för industristandarder.

Företagets kärnproduktportfölj omfattar tre stora tekniska system: brandsäkra produktionslinjer för aluminiumkompositpaneler, maskiner med bikakekärna av aluminium och produktionslinjer för bikakekärnmetallkompositpaneler av aluminium och multifunktionella kundanpassade produktionslinjer för metallkompositpaneler. Dessa system täcker tillsammans 12 kategorier av avancerade produktionslinjer, inklusive brandbeständiga materiallinjer av A2- och B1-grad, 3D-utrustning för kompositpaneler av aluminiumkärna och hela sortimentet av produktionsplattformar i aluminiumbikakeserien.

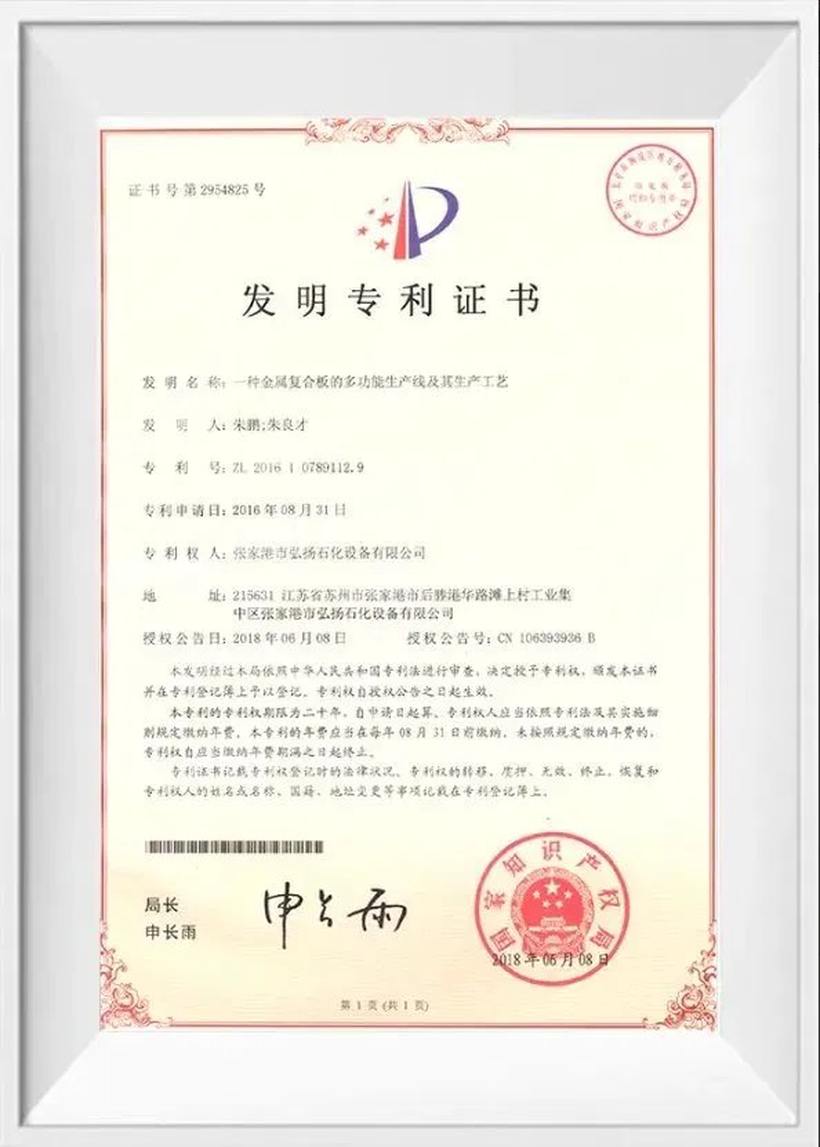

Patentcertifikatet nedan -- uppfinningspatent ZL 2016 1 0789112.9, beviljat juni 2018 -- täcker företagets multifunktionella metallkompositpanelproduktionslinje och tillverkningsprocess, utvecklad av uppfinnarna Zhu Peng och Zhu Liangcai. Detta patent återspeglar de egenutvecklade tekniska förfiningarna som gör att en enda linje kan hantera det utbud av kärnmaterial som krävs för A2-, B1- och PE-produktionskvaliteter.

Uppfinningspatentcertifikat nr. ZL 2016 1 0789112.9 -- Multifunktionell metallkompositpanelproduktionslinje och process, beviljad juni 2018.

Applikationsscenarier: där ACP-ark kontra panelspecifikation spelar roll

Skillnaden mellan ark och panel är inte bara akademisk - den har direkta inköps-, logistik- och kvalitetskontrollimplikationer. När en tillverkningsbutik köper ACP-plåt från en produktionslinjetillverkare eller distributör får de platta plattor (vanligtvis 1 220 mm x 2 440 mm eller kontinuerliga rullbredder upp till 1 600 mm) som de sedan kommer att dirigera, vika och rama in med hjälp av CNC-fräsmaskiner och kantpressar. Plåtens planhetstolerans, fläkhållfasthet och kärnhomogenitet avgör hur exakt de tillverkade panelhörnen kan formas och hur väl ytan förblir slät efter att CNC-fräsning tar bort ungefär 2/3 av kärnans djup vid returlinjer.

För gardinväggsentreprenörer som specificerar ACP-paneler, måste den färdiga panelens geometri - returdjup, ytmått, hörnradie, hålmönster för fästelement - överensstämma med ritningarna i projektverkstaden. I detta sammanhang är panelens planhet efter tillverkning (båge efter dragning) och dess långsiktiga dimensionella stabilitet under termisk cykling de primära problemen. Plåtar av A2-kvalitet som använder högdensitetsmineralkärnor har lägre värmeutvidgningskoefficienter än PE-kärnplåtar (cirka 21 x 10^-6/K för PE-kärna kontra 17 x 10^-6/K för mineral A2), vilket innebär att tillverkade A2-paneler uppvisar mindre termiska rörelser vid användning av skarvsystem med stora tänjbara paneler - en skarv med stor yta.

Vanliga frågor
